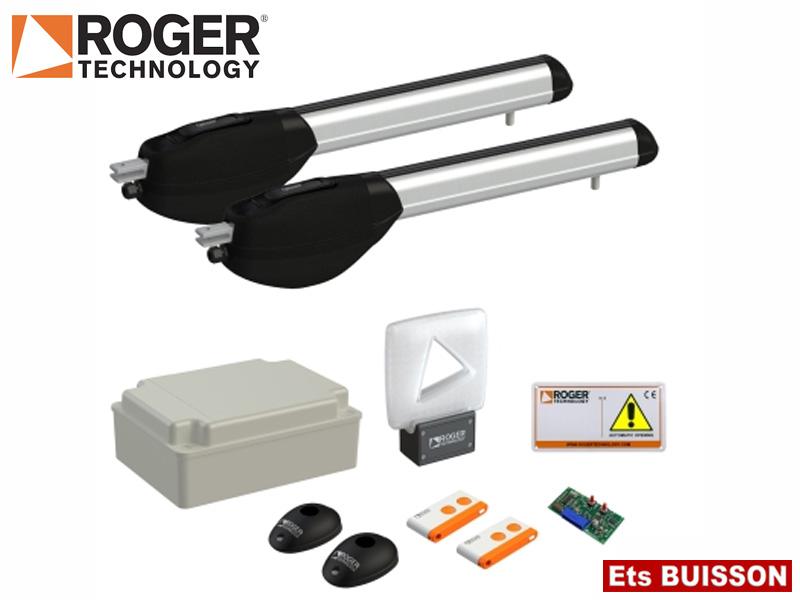

Modèle pour motorisation portail battant à 2 vantaux comprenant :
- 2 opérateurs électromécaniques R20 230V (course 320)
- 1 platine électronique de manoeuvre modèle V2 City 11
Détails ici
- 1 jeu de cellules photoélectrique de sécurité
Détails ici
- 1 récepteur embrochable 4 canaux MR2
Détails ici
- 2 émetteurs 4 canaux 433 Mhz PHOX4
Détails ici
- 1 clignotant
Détails ici
- 1 antenne accordée 433 Mhz
Détails ici
- 2 clefs de déverrouillage
- 1 m de câble coaxial
- 1 notice de montage très détaillée en couleur
MOTEUR INCLINE
Ce moteur présente une position inclinée particulière qui assure une disposition mécanique optimale au rendement très élevé grâce à un engrenage en alliage de bronze de 40 mm de diamètre.
SYSTàˆME D'ENTRAàŽNEMENT
Il est très compact et rigide grâce à une vis sans fin de 20 mm de diamètre, supportée par deux paliers sur le côté moteur et par un coussinet en bronze sur le côté opposé.
SECURITE DE FERMETURE
L'irréversibilité du moteur garantit le blocage des battants. Il est possible de les débloquer grâce à un dispositif original à clés personnalisées.
INSTALLATION RAPIDE
Tout le système est conçu pour augmenter la vitesse de l'installation. Les fins de course peuvent être montés aussi bien en ouverture qu'en fermeture sans limiter la course de l'actionneur. Ils sont logés directement dans le profil supérieur en aluminium. Un couvercle amovible facilite le réglage même si l'actionneur est monté.
CONNEXIONS IMPORTANTES
Les dimensions de la boîte de jonction sont importantes. Le moteur et les fins de course peuvent être connectés séparément de la centrale.
CARACTERISTIQUES TECHNIQUES
R20 25S
Alimentation ( V) : 230
Puissance nominale ( W) : 200
Courant ( A) : 1.1
Poussée ( N) : 2500
Course ( mm ) : 320
Temps d'ouverture à 90 ° ( S) : 19
Intermittence ( % ED) : 40
Protection thermique (°C) : 140
Température d'exercice (°C) : -20 /+70
IP : 43
Poids (Kg) : 7.2
Condensateur incorporé( µF) : 16
Vitesse ( cm/s) : 1.66
