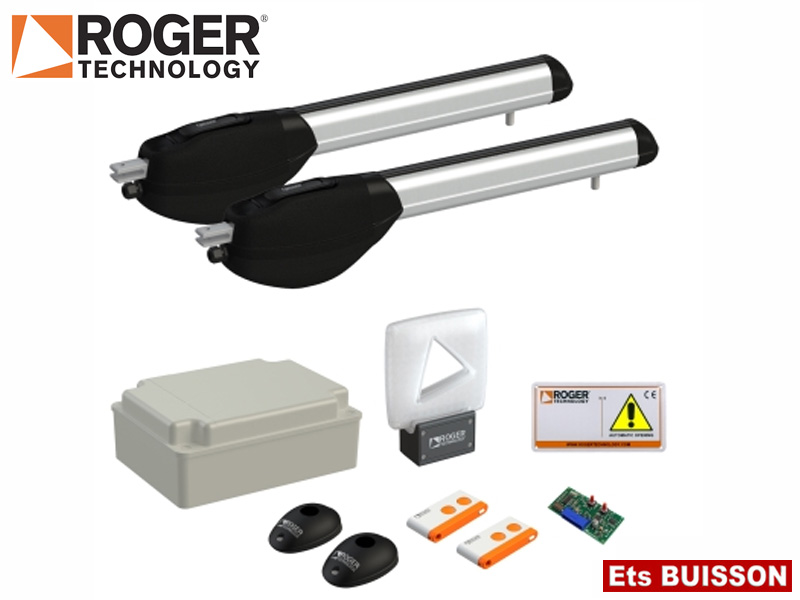

Kit de motorisation complet pour portail 2 vantaux

Modèle pour motorisation portail battant à  2 vantaux comprenant :

- 2 opérateurs électromécaniques (course 320)
- 1 platine électronique de manÅ“uvre modèle H70/200AC livrée dans boitier IP55
- 1 jeu de cellules photo-électrique de sécurité
- 1 récepteur embrochable
- 2 émetteurs 2 canaux 433 Mhz
- 1 clignotant
- 1 antenne accordée 433 Mhz
- 2 clefs de déverrouillage
- 1 m de câble coaxial
- 1 notice de montage très détaillée en couleur
- L'assistance technique GRATUITE


Informations Techniques

MOTEUR INCLINE
Ce moteur présente une position inclinée particulière qui assure une disposition mécanique optimale au rendement très élevé grâce à  un engrenage en alliage de bronze de 40 mm de diamètre.

SYSTEME D'ENTRAINEMENT
Il est très compact et rigide grâce à  une vis sans fin de 20 mm de diamètre, supportée par deux paliers sur le côté moteur et par un coussinet en bronze sur le côté opposé.

SECURITE DE FERMETURE
L'irréversibilité du moteur garantit le blocage des battants. Il est possible de les débloquer grâce à  un dispositif original à  clés personnalisées.

INSTALLATION RAPIDE
Tout le système est conçu pour augmenter la vitesse de l'installation. Les fins de course peuvent être montés aussi bien en ouverture qu'en fermetue sans limiter la course de l'actionneur. Ils sont logés directement dans le profil supérieur en aluminium. Un couvercle amovible facilite le réglage même si l'actionneur est monté.

CONNEXIONS IMPORTANTES
Les dimensions de la boîte de jonction sont importantes. Le moteur et les fins de course peuvent être connectés séparément de la centrale.

CARACTERISTIQUES TECHNIQUES
R20 25S
Alimentation ( V) : 230
Puissance nominale ( W) : 200
Courant ( A) : 1.1
Poussée ( N) : 2500
Course ( mm ) : 320
Temps d'ouverture à  90 ° ( S) : 19
Intermittence ( % ED) : 40
Protection thermique (°C) : 140
Température d'exercice (°C) : -20 /+70
IP : 43
Poids (Kg) : 7.2
Condensateur incorporé( µF) : 16
Vitesse ( cm/s) : 1.66
